El marco de acero es el centro de costos silencioso de una fabrica de colchones. Un colchon de resortes necesita un marco soldado alrededor del bloque de resortes, y la mayoria de las plantas todavia construyen esos marcos a mano: seis operarios cortando alambre, doblando esquinas, soldando uniones y apilando marcos para la linea de ensamblaje. Los marcos hechos a mano tambien son inconsistentes, con tolerancias de esquina que cambian de turno en turno. La IF-OOL Maquina Automatica de Marcos de Colchon produce marcos completos desde alambre en rollo a razon de 1.400 unidades por turno de ocho horas con un operario, reduciendo la mano de obra del taller de marcos en alrededor del 90 por ciento y el area de piso en alrededor del 60 por ciento. Combinada con la IF-OZL-MM Maquina de Espirales de Refuerzo de Doble Borde y la IF-L Maquina Trefiladora de Alambre, una sola celda de marcos reemplaza un departamento manual de seis personas, y el ahorro de nomina normalmente recupera la celda en menos de doce meses.
El taller de marcos es donde las fabricas de colchones pierden dinero sin notarlo, porque el costo esta repartido en seis estaciones de trabajo en lugar de una linea. Un marco comienza como alambre de acero, se corta a medida, se dobla en rectangulo, se suelda en las esquinas y a veces se le agrega una barra de soporte central; un colchon de resortes de 2000 por 1800 milimetros necesita un marco de aproximadamente 7,6 metros de alambre mas los elementos de soporte. La produccion manual ocupa a seis operarios por turno, consume espacio para el almacenamiento de alambre, bancos de doblado y estaciones de soldadura, y produce marcos cuyas dimensiones de esquina varian con la fatiga del operario. La IF-OOL Maquina de Marcos de Colchon reemplaza todo el departamento: el alambre entra en la maquina desde un rollo de hasta 2.500 kilogramos y sale un marco terminado, completamente formado y soldado, a razon de 1.400 marcos por ocho horas.
La matematica de la mano de obra es la forma mas rapida de entender la maquina. Un taller manual tipico mantiene seis operarios en el piso: dos cortando y doblando, dos soldando y dos moviendo y apilando. Con un salario de fabrica de aproximadamente 450 dolares por operario al mes incluyendo costos sociales, el departamento cuesta alrededor de 2.700 dolares mensuales en mano de obra directa, y esa cifra crece con las horas extras cuando los pedidos aumentan. La IF-OOL trabaja con un operario que supervisa la alimentacion del rollo y el panel digital, porque la maquina realiza el corte, el doblado, la soldadura y el apilado automaticamente. La misma produccion que necesitaba seis personas ahora necesita una, lo que representa un ahorro mensual de alrededor de 2.250 dolares antes de cualquier credito por calidad o espacio.
El segundo ahorro es invisible en la nomina pero aparece en la nave. La IF-OOL ocupa alrededor de un 60 por ciento menos de superficie que los bancos, soldadoras y estantes de un taller manual, porque el almacenamiento de alambre, el formado, la soldadura y el apilado ocurren dentro de una sola maquina. En una fabrica donde el espacio es la restriccion que bloquea una segunda linea de ensamblaje, ese espacio recuperado es ingreso, no solo conveniencia. Las plantas que reutilizan el area para una linea de canto o una estacion de acolchado adicional normalmente reportan que el area recuperada paga su propio alquiler dentro del primer ano.
La historia de la calidad cierra el caso comercial. Un marco formado por maquina tiene dimensiones de esquina programadas y mantenidas dentro de una tolerancia digital, de modo que cada marco de la linea coincide con el anterior y los operarios de ensamblaje dejan de pelear con marcos que estan 5 milimetros fuera de escuadra. Menos marcos rehechos, menos quejas de la linea de ensamblaje y un mejor perfil del borde del colchon terminado siguen a la misma maquina, razon por la cual la IF-OOL es la primera inversion que las fabricas rentables de colchones hacen cuando el taller de marcos se convierte en el cuello de botella.
La celda automatica de marcos se construye alrededor de tres maquinas que comparten una materia prima: el alambre de acero. La IF-L Maquina Trefiladora de Alambre estira y forma elementos continuos de alambre para marcos de muebles a razon de 32 piezas por minuto, manejando diametros de alambre de 1,7 a 2,2 milimetros con formacion de bobina por servo, y una persona puede operar hasta cuatro unidades IF-L a la vez. La IF-OOL toma luego el alambre pesado, en calibres de 3,9 a 5,0 milimetros, y forma el marco perimetral completo, y la IF-OZL-MM produce los espirales de refuerzo de doble borde que protegen el perimetro del colchon.
El ciclo de la IF-OOL es totalmente automatico y digital. El operario selecciona el tamano del marco en el panel de control, y la maquina ajusta la longitud de corte, las posiciones de doblado y el programa de soldadura para ese tamano; se pueden preconfigurar varios tamanos y la maquina cambia entre ellos automaticamente durante la produccion. El alambre viene de una bobina de hasta 2.500 kilogramos con un diametro interno de al menos 1.600 milimetros, de modo que una bobina pesada trabaja durante horas sin recarga, y la maquina apila los marcos terminados en la estacion de salida. El consumo total de energia es de aproximadamente 8 kilovatios en una red trifasica de 380V, con aire comprimido a 0,6-0,7 MPa y un consumo de aire de aproximadamente 0,6 metros cubicos por minuto.

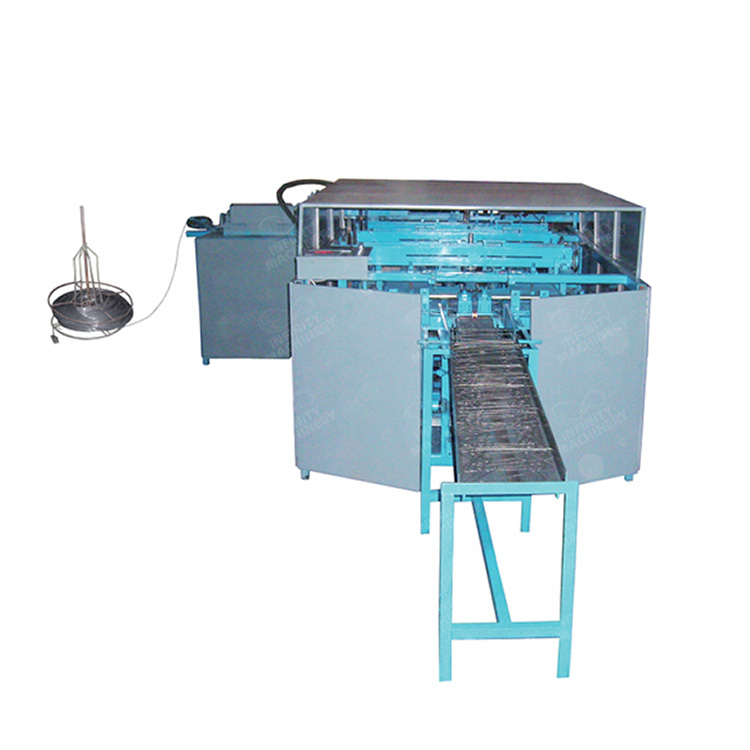

La IF-OZL-MM cierra el lazo del perimetro. Un colchon de resortes moderno necesita un espiral de refuerzo a lo largo del borde para mantener firme la superficie y evitar el rodamiento del durmiente, y la IF-OZL-MM forma estos espirales desde alambre en una sola pasada: calibre de 2,8 a 4,0 milimetros, longitud de brazo de 23 a 33 milimetros, altura de 13 a 20 milimetros y una o dos vueltas de anillo, producidos a razon de 20 a 25 piezas por minuto. Por ser una maquina CNC, el operario cambia la geometria del espiral cambiando un programa en lugar de cambiar herramientas, lo que hace que la celda sea lo bastante flexible para alimentar varios modelos de colchon con el mismo conjunto de maquinas.
La celda de marcos necesita una bahia limpia y nivelada con energia trifasica y aire comprimido, pero no requiere cimientos especiales mas alla de un piso de concreto plano dimensionado para el peso de la maquina. La tabla siguiente resume los datos tecnicos de las tres maquinas, todas disenadas para servicio continuo de fabrica y enviadas con componentes electricos conformes a CE.
La instalacion toma aproximadamente una semana en una fabrica en operacion. La IF-OOL necesita una bahia de aproximadamente 30 metros cuadrados incluyendo el envolvente de la maquina, el almacenamiento de bobinas para un rollo de 2.500 kilogramos y un pequeno buffer de salida para marcos terminados, con una red trifasica de 380V de capacidad suficiente para los 8 kilovatios y una linea de aire comprimido a 0,6 MPa. La IF-OZL-MM y la IF-L caben junto a ella en la misma celda, y los ingenieros de Infinity comisionan las tres maquinas en sitio, entrenan a los operarios y preconfiguran la biblioteca de tamanos de marco para los modelos de colchon del cliente antes de la entrega.
Una celda completa despliega una IF-OOL, una IF-OZL-MM y una o dos unidades IF-L con manejo de bobinas y apilador. El CAPEX del equipo, incluyendo instalacion, puesta en marcha y entrenamiento de operarios, normalmente se ubica en el rango de 24.000 a 32.000 dolares dependiendo del flete regional, los accesorios y el numero de unidades IF-L incluidas. La proyeccion siguiente modela una fabrica que opera una celda en un solo turno de 22 dias laborales al mes, reemplazando el departamento manual de seis personas.
IF-OOL Maquina Automatica de Marcos de Colchon: capacidad de produccion de 1.400 marcos por turno de 8 horas, diametros de alambre de 3,9-5,0 mm desde bobinas de hasta 2.500 kg con diametro interno de al menos 1.600 mm, tamanos de marco preconfigurados con cambio automatico, consumo total de energia de aproximadamente 8 kW en 3AC 380V 50-60Hz, presion de aire de 0,6-0,7 MPa con consumo de unos 0,6 m3/min, temperatura de trabajo de +5 a +45 grados Celsius, peso de la maquina de unos 4.000 kg, control digital de todo el proceso, componentes conformes a CE, compatible con la IF-OZL-MM y la IF-L en una sola celda de marcos.
La proyeccion es deliberadamente conservadora. No asume prima por horas extras, ni credito por el segundo turno que la celda hace posible, ni beneficio de precio por vender un producto mas consistente. Las fabricas que operan la celda en dos turnos o agregan una segunda unidad IF-L normalmente reportan retorno dentro de diez meses, y la celda sigue trabajando con una persona en lugar de seis, lo que significa que el ahorro se compone cada mes que opera la fabrica.
La celda de marcos debe ubicarse junto al area de enrollado de resortes y frente a la linea de ensamblaje, porque los marcos terminados deben fluir directamente al ensamblaje de colchones sin cruzar el trafico de produccion. La configuracion recomendada siguiente equilibra el almacenamiento de materia prima, el flujo de maquinas y el buffer de ensamblaje.
La disciplina de disposicion importa porque un taller de marcos sirve a toda la linea de ensamblaje. El patio de alambre debe ser accesible por montacargas sin cruzar la ruta de salida de marcos, el buffer debe contener al menos un turno de marcos por tamano de colchon, y la entrada de ensamblaje debe permitir que el operario tome los marcos del estante sin caminar alrededor de la celda. Con el cambio automatico de tamano de la IF-OOL, una fabrica que produce tres modelos puede fabricar marcos en secuencia por lote y mantener alimentada la linea de ensamblaje sin un gestor de buffer separado.
La celda de marcos esta disenada para servicio continuo, con diagnostico digital que agiliza la solucion de problemas y repuestos estandarizados entre las tres maquinas. Los consumibles recurrentes son electrodos de soldadura, casquillos guia de alambre y piezas de desgaste del desenrollador, repuestos mensualmente y con un costo de aproximadamente 250 dolares mensuales a plena utilizacion. El mantenimiento estructural se limita a lubricacion trimestral, verificacion de sensores y una inspeccion anual de las estaciones de formado y soldadura.
El costo anual total de operacion de la celda normalmente se mantiene por debajo de 8.000 dolares incluyendo energia, aire y consumibles, lo que representa menos de una cuarta parte del ahorro de mano de obra que produce la celda. En comparacion con un departamento manual cuyo costo crece con cada turno y cada revision salarial, la celda automatica tiene una curva de costos casi plana, razon por la cual la automatizacion de marcos se recupera en el primer ano y sigue pagando todos los anos posteriores, sin importar la inflacion salarial local.
El marco de acero es el componente mas manual de un colchon de resortes, y es el departamento mas facil de automatizar. La IF-OOL forma y suelda 1.400 marcos por turno con un operario, la IF-OZL-MM suministra los espirales de refuerzo y la IF-L estira el alambre, reemplazando un departamento de seis personas con una celda que se paga sola en el primer ano. Esquinas consistentes, mayor produccion, superficie recuperada y una curva de costos plana siguen automaticamente.
La regla de decision es simple: si la fabrica todavia suelda marcos a mano con mas de tres operarios por turno, o si el taller de marcos se ha convertido en el cuello de botella entre el enrollado de resortes y el ensamblaje, la celda automatica de marcos es la inversion de mayor retorno disponible en la seccion de resortes, con un retorno menor a doce meses y cero compromiso en la calidad del marco. Instale una celda, mida los numeros de mano de obra y rechazos por un trimestre y deje que el ahorro justifique la segunda celda antes de que llegue el proximo pico de pedidos a la nave.
Contacta hoy a nuestros ingenieros de maquinaria para una disposicion personalizada de la celda de marcos, el diseno del manejo de bobinas, la configuracion de programas de tamano para tus modelos de colchon y una cotizacion directa de fabrica para tu planta.
