El objetivo diario de 500 unidades es la escala donde una fabrica de colchones deja de ser un taller y se convierte en un sistema de produccion. A 500 unidades por dia el plano de piso decide el costo por unidad: una fabrica mal zonificada corre las mismas maquinas pero pierde 20 a 30 por ciento de la capacidad por retrocesos, trafico cruzado y tiempos de espera. El layout es el plan de produccion hecho fisico: la IF-P130-2 Maquina de Resortes de Bolsillo de Doble Alambre alimenta el nucleo, la estacion de apilado maneja el producto terminado en la salida y la linea de empaque cierra el ciclo. Esta guia entrega el metodo completo de plano de piso para una fabrica de 500 unidades: zonificacion de flujo, colocacion de estaciones, la matematica de cuellos de botella que fija las velocidades de las maquinas, la asignacion de espacio por departamento y la lista de verificacion que detecta los errores antes de atornillar las maquinas.
Toda fabrica de colchones tiene el mismo problema oculto de capacidad: las maquinas corren mas rapido de lo que el piso mueve el producto. Una fabrica con las maquinas correctas pero el layout equivocado produce 350 a 400 unidades por dia contra un objetivo de 500, no porque las maquinas sean lentas sino porque el producto viaja hacia atras, los trabajadores se cruzan y las estaciones esperan unas a otras. El layout es el plan de produccion hecho fisico: decide cuanto viaja el producto, cuantas veces se manipula y cuanto espera entre estaciones. A 500 unidades por dia la distancia de viaje es el factor de costo, porque cada metro de retroceso es mano de obra, tiempo y espacio de piso que no produce nada. La fabrica que alcanza 500 unidades por dia no tiene mejores maquinas; tiene un plano de piso que mantiene cada estacion alimentada y cada trabajador en su lugar.
La pregunta del layout tiene cinco partes: la direccion del flujo de produccion, la colocacion de estaciones a lo largo de ese flujo, la estacion de cuello de botella que fija el ritmo, la asignacion de espacio por departamento y la logica de transportadores o transferencia entre estaciones. Cada parte es una decision con una respuesta equivocada, y las respuestas equivocadas se acumulan: un mal flujo hace incomoda cada estacion, una estacion de cuello de botella mal ubicada hace esperar a todas las demas, y un area de empaque estrecha convierte el ultimo paso de la linea en la demora mas grande del dia.
El layout tambien es la mejora de capacidad mas barata que puede hacer una fabrica. Agregar una maquina cuesta decenas de miles de dolares; arreglar el plano de piso cuesta el tiempo de un dibujo redibujado y un fin de semana moviendo estaciones. Para una fabrica que avanza hacia 500 unidades por dia, el layout debe disenarse una vez, en papel, para el volumen objetivo, no crecer organicamente mientras la fabrica se expande.
El piso de la fabrica de 500 unidades se divide en cinco zonas, y las zonas corren en linea recta desde el muelle de recepcion hasta el muelle de envio. La zona uno es la zona de materia prima: almacenamiento de rollos de tela, bloques de espuma, alambre de resortes y no tejido en el extremo de recepcion, dimensionado para tres a cinco dias de inventario para que una entrega tardia no detenga la linea. La zona dos es la zona de produccion de nucleo: las maquinas de resortes, la IF-P130-2 para resortes de bolsillo y las estaciones de ensamblaje que construyen el nucleo del colchon. La zona tres es la zona de ensamblaje: acolchado, borde, tape-edge y las estaciones de ensamblaje del colchon donde se unen el nucleo, la espuma y la tela. La zona cuatro es la zona de acabado: inspeccion, recorte, etiquetado y la estacion de apilado. La zona cinco es la zona de empaque: compresion, empaque en rollo o empaque en pelicula y el area de almacenamiento de envio en el muelle.
El flujo unidireccional es la primera regla del layout de 500 unidades: el material entra por el muelle de recepcion, se mueve por las cinco zonas en orden y sale por el muelle de envio. El trafico cruzado es el asesino silencioso del rendimiento, asi que el plano de piso enruta el flujo de material en una direccion y enruta el flujo de personas por separado, con un pasillo principal que los trabajadores usan y que nunca cruza la ruta del material.
Los tamanos de las zonas siguen las matematicas del cuello de botella, no la division igual. Las zonas de nucleo y ensamblaje reciben la mayor parte porque contienen las maquinas criticas de rendimiento; las zonas de acabado y empaque reciben espacio de buffer porque deben absorber la salida de la linea sin detenerse. La zona de materia prima se dimensiona para la cadencia de entregas, y la zona de empaque recibe el segundo buffer mas grande porque el muelle es donde chocan los camiones, el papeleo y el producto terminado.
El objetivo de 500 unidades comienza con las matematicas del cuello de botella: encuentre la estacion mas lenta, luego disene cada otra estacion alrededor de ella. Una fabrica que produce 500 unidades por dia en un turno de 10 horas corre 50 unidades por hora, o aproximadamente una unidad cada 72 segundos. Cada estacion debe ser capaz de ese ritmo con buffer, y la estacion con el menor margen por encima es el cuello de botella que fija el plano de piso.

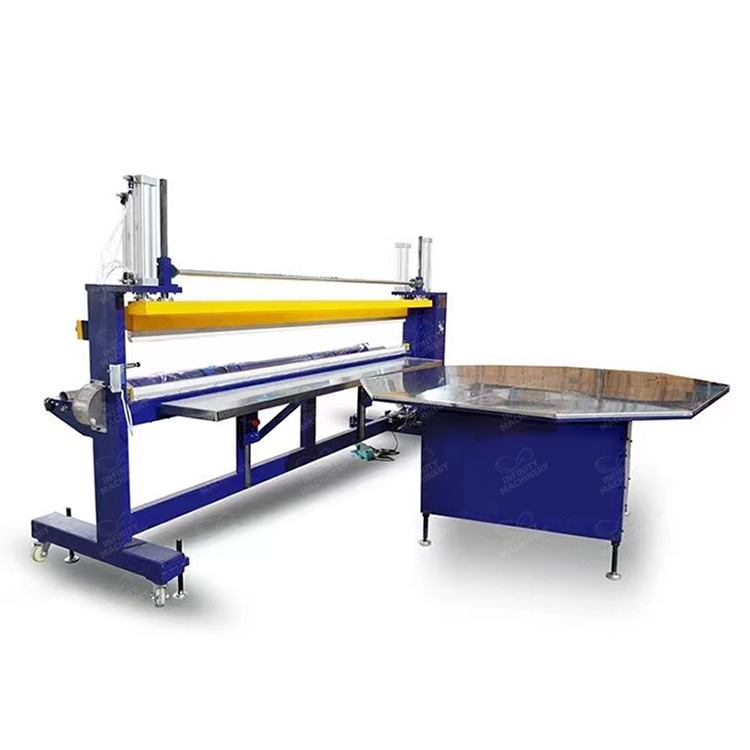

La estacion de empaque es tipicamente el cuello de botella en una fabrica de 500 unidades porque es el ultimo paso manual y el mas interrumpido: el operador carga, sella, etiqueta y almacena, y cada interrupcion, un cambio de etiqueta, un cambio de rollo de pelicula, un cambio de palet, detiene toda la linea detras. El layout da a la estacion de empaque el buffer mas grande, un area de almacenamiento para tres palets de producto terminado, y la IF-MB01 para eliminar el paso manual de sellado. El segundo cuello de botella es la estacion de ensamblaje y tape-edge, que esta limitada por mano de obra; el layout le da el pasillo de trabajo mas ancho y la mejor iluminacion para que los operadores trabajen a velocidad sin fatiga.
Las matematicas del cuello de botella tambien fijan los tamanos de buffer entre estaciones. Cada estacion necesita un buffer de 15 a 30 minutos de capacidad corriente abajo, para que una averia de maquina o una pausa de almuerzo no detenga la linea. El plano de piso marca las zonas de buffer entre estaciones, y la regla del layout es que una estacion nunca alimenta directamente a la siguiente sin un espacio de buffer que pueda contener al menos un palet completo de trabajo en proceso.
La colocacion de estaciones sigue el flujo de material, y la logica de transferencia entre estaciones es lo que mantiene vivo el flujo. La zona de produccion de nucleo coloca la IF-P130-2 con su salida mirando hacia la direccion del ensamblaje, para que los nucleos de resortes terminados avancen sin girar. La zona de ensamblaje coloca las estaciones de acolchado, borde y tape-edge en secuencia, con la estacion de ensamblaje del colchon al final donde se encuentran el nucleo, la espuma y el panel acolchado. La zona de acabado coloca la IF-ST01/02 a la salida del flujo de ensamblaje, donde toma el colchon terminado de la linea y lo apila para el empaque.
La logica de transferencia tiene tres niveles. Nivel uno es el transportador: cintas o rodillos continuos llevan el producto entre la produccion de nucleo y el ensamblaje, dimensionados al ritmo del cuello de botella. Nivel dos es el carril de carros: para las estaciones que no pueden alimentarse por transportador, un carril marcado con una ruta fija lleva los lotes, y el carril es lo suficientemente ancho para que pasen dos carros. Nivel tres es la carga manual para distancias cortas de menos de 5 metros, aceptable solo donde el producto se mueve una vez. La regla del layout es que ningun producto se mueve a mano mas de una vez, y cada movimiento manual es candidato a un transportador o un carril de carros.
La colocacion de estaciones tambien respeta el flujo de personas: las estaciones de ensamblaje reciben los pasillos mas anchos porque los operadores se mueven alrededor del producto, y las estaciones de maquinas reciben los pasillos de acceso para mantenimiento. El layout marca el acceso de mantenimiento en el dibujo, porque una maquina que no puede recibir servicio sin mover el producto se reparara con menos frecuencia y fallara mas seguido.
La asignacion de espacio es la decision final del layout, y sigue una regla: el piso es para el flujo, no para el almacenamiento. La fabrica de 500 unidades asigna 70 por ciento del piso al flujo activo, 20 por ciento al buffer y almacenamiento, y 10 por ciento al servicio y pasillos. La parte de flujo activo cubre las maquinas y el area de trabajo alrededor; la parte de buffer cubre el almacenamiento intermedio; la parte de servicio cubre los pasillos, la sala de herramientas y el acceso de mantenimiento.
La lista de verificacion detecta los errores antes de instalar las maquinas. Primero, camine la ruta del material en el dibujo: el producto debe avanzar solo hacia adelante, nunca hacia atras. Segundo, verifique el trafico cruzado: el flujo de personas y el flujo de material no deben cruzarse en mas de dos puntos, y esos puntos deben ser cruces marcados. Tercero, verifique el buffer del cuello de botella: la estacion de empaque debe tener tres palets de espacio de almacenamiento. Cuarto, verifique el acceso de maquinas: cada maquina debe poder recibir servicio desde un pasillo sin mover el producto. Quinto, verifique la logica del muelle: el muelle de recepcion y el muelle de envio deben estar en extremos opuestos, o el flujo de material se cruzara consigo mismo.
La lista termina con la caminata: antes de atornillar las maquinas, camine el piso vacio con el dibujo y marque cada posicion de estacion con cinta. La caminata con cinta toma un dia y detecta los errores de layout que de otro modo tomarian un mes de produccion en descubrir. La fabrica que pega la cinta, verifica el flujo y corrige el dibujo antes de la instalacion comienza a producir 500 unidades por dia desde la semana uno, en lugar de pasar el primer mes rehaciendo el layout alrededor de las maquinas.
La fabrica de 500 unidades es un sistema de produccion, y el layout es el plan de produccion hecho fisico. El plano de piso de cinco zonas, materia prima a nucleo a ensamblaje a acabado a empaque, mantiene el material moviendose en una direccion. Las matematicas del cuello de botella identifican la estacion de empaque como la que fija el ritmo y le dan el buffer mas grande. La colocacion de estaciones sigue el flujo con transportadores, carriles de carros y transferencia manual, y la asignacion de espacio sigue la regla 70/20/10.
La IF-P130-2 alimenta la zona de produccion de nucleo, la IF-ST01/02 toma el producto terminado de la linea de acabado y la IF-MB01 rompe el cuello de botella del empaque. Con el piso marcado con cinta, el flujo verificado y un dibujo que coincide con la fabrica real, el objetivo de 500 unidades es un resultado de diseno, no una apuesta de produccion. Contacte a nuestros ingenieros para un dibujo de layout de fabrica, un plan de colocacion de maquinas y un modelo de capacidad de 500 unidades basado en su mezcla de productos.
Contacte a nuestros ingenieros hoy para un dibujo de layout de fabrica, un plan de colocacion de maquinas para la IF-P130-2, IF-ST01/02 y IF-MB01, un modelo de capacidad de 500 unidades basado en su mezcla de productos y una lista de verificacion de plano de piso que detecta los errores antes de la instalacion.
